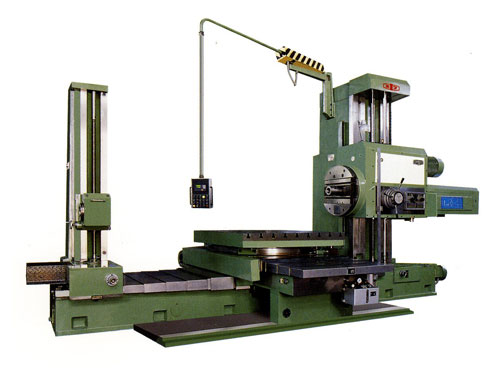

tpx6113系列铣镗床的保养

　　1. 主轴箱内部及导轨是由主运动ⅰ轴带动一个摆线泵，通过主轴箱底部的滤油器，将油吸到主轴箱上部的分油器和分油管中，再分配到主轴箱各处进行润滑。
为检查油量和润滑油泵的供油情况，在主轴箱正面左上方设有视油窗；在尾部箱后面前下方设置有油标。
主轴箱润滑油来源于尾部箱，由尾部箱注油孔注入，其底部设有油堵，备放油用。
    2. 尾部箱的润滑油来自箱内下部油池，主轴滑块上设有小油池。
    3. 快速箱和后立柱滑座移动机构均靠自行润滑，两个箱体的底部即是油池，当齿轮转动时将油溅起达到了润滑目的，注油时分别从两个箱子顶部注入。快速箱正面设有观察油位油标及前下方设有放油管,后立柱滑座移动机构在注油孔上有油位标记。
快速保险装置的润滑，是通过电动机法兰上的小贮油池，利用油芯而实现的。为方便贮油和检查内部情况而在箱体上面设有窗口。
    4. 上、下滑座及工作台的回转机构润滑，是通过装在下滑座端部的集中润滑装置实现的。机床使用前，首先应按几次按钮，对机床导轨等润滑点进行充分润滑。正常工作后,各处润滑可依靠该装置自动定时定量供给。
用户应根据集中润滑装置上设置的油标，定期注油，以保证该装置正常工作。
    5.各润滑点，均应按图下表中的规定进行润滑。各润滑油箱每隔六个月需换油一次。
    6. 后立柱导轨，平旋盘滑块以及后立柱支架，升降丝杠等，移动时均需及时润滑。
    7. 主轴箱导轨润滑，是由设置在油池中的定量泵完成的。分配开关按下，就可使导轨自动强力润滑一次。

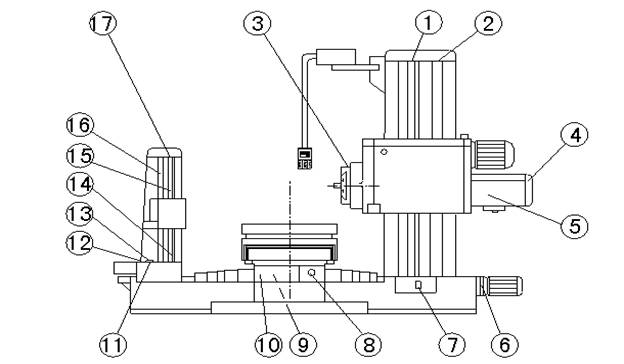

润滑部位图
