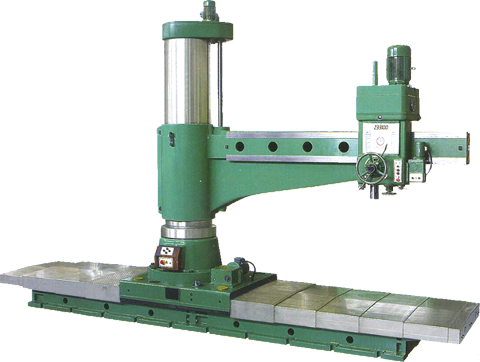

滑座式摇钻 ●关键零部件选用高强度铸铁或特供钢材。 ●零件经一流热处理设备处理，经久耐用。 ●基础部件经专门化设备加工，精度稳定。 ●液压动力实现主轴各级变速，灵敏可靠。 ●16级主轴转速与进给可选配经济切削。 ●液压动力实现各部夹紧松开，快速可靠。 ●机电液操纵集中在主轴箱上．方便快捷。 ●新工艺、新技术持续改进展示时代风范。

型 号			z3340	z3350	z3363	z3380	z33100	z33125×40a
最大钻孔直径		mm	40	50	63	80	100	125
主轴中心线至       立柱母线距离	最大	mm	1600	1600	2000	2500	3150	4000
	最小	mm	350	350	450	500	570	600
主轴端面至底       座工作面距离	最大	mm	-	-	-	-	3105	3455
	最小	mm	-	-	-	-	1355	1645
主轴行程		mm	315	315	400	450	500	560
主轴锥孔 ( 莫氏 )		no.	4#	5#	5#	6#	6#	mefrie80
主轴转速范围		r/min	25-2000	25-2000	20-1600	16-1250	8-1000	6.3-800
主轴转速级数		-	16	16	16	16	22	22
主轴进给量范围		mm/r	0.04-3.20	0.04-3.20	0.04-3.20	0.04-3.20	0.06-3.20	0.06-3.20
主轴进给量级数		-	16	16	16	16	16	16
主轴箱水平移动距离		mm	1250	1250	1550	2000	2580	3400
主电机功率		kw	3	4	5.5	7.5	15	18.5
滑座移动距离		mm	2000/4000	2000/4000	2000/4000	2000/4000	2000/4000	4000
机床重量		kg	6000	8500	16800	18500	22000	50000
机床外形尺寸		mm	4350×1150×3025	6820×1150×3025	5230×1450×3291	5230×1450×4425	7810×1540×4975	7900×2200×5625
